Mover's Box
重量物運搬作業に特化した
マテハンツール販売ショップ

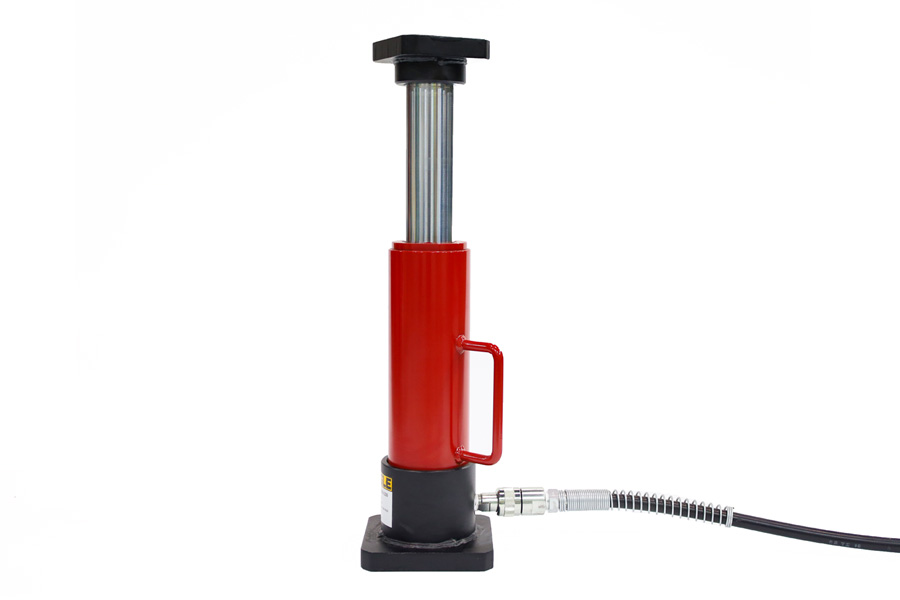

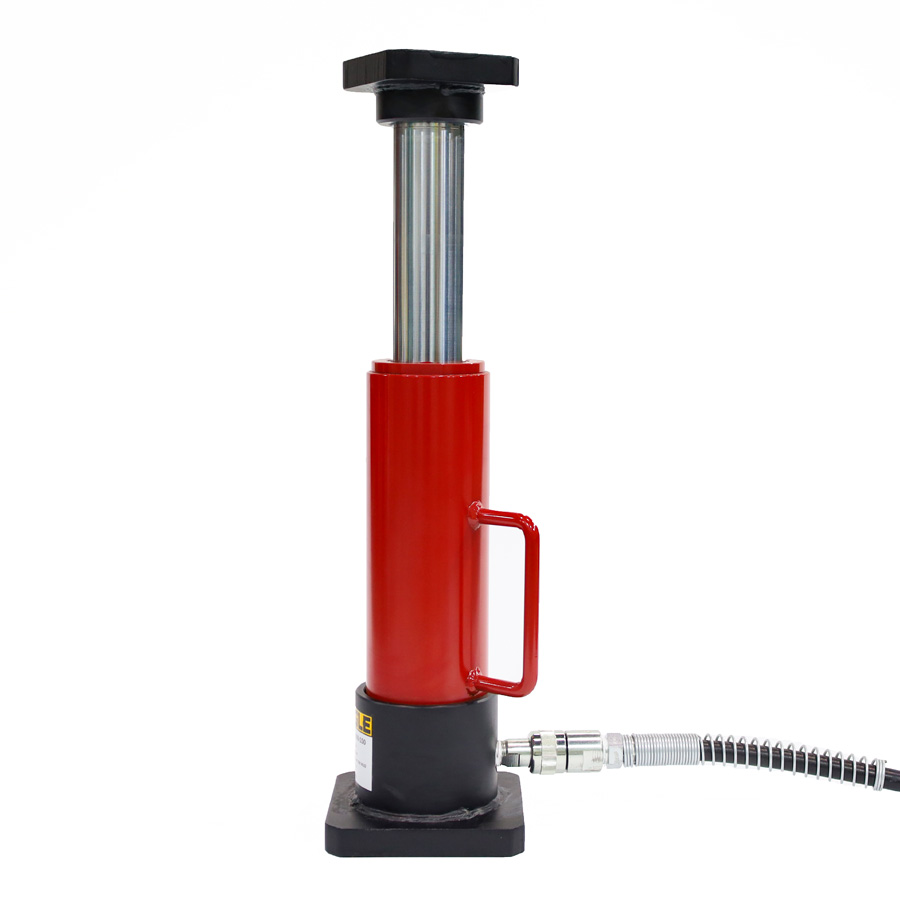

分離タイプシリンダジャッキ JSシリーズ

メーカー名:今野製作所 EAGLE
外部ポンプと接続して使用するタイプのシリンダジャッキ
会員価格: ¥109,340 ~ ¥318,780 税込
販売価格: ¥115,170 ~ ¥335,610 税込
数量
付属品:付属カプラS-1R(理研機器製)
カートに追加しました。
お買い物を続ける カートへ進む

特徴

高耐久で偏荷重に強い

シリンダの設計を見直し、偏荷重(=シリンダに対して斜めに力が掛かること。故障の原因にもなり得る。)に強い、高耐久な仕様です。

分離タイプでより安全に操作

本ジャッキは高圧ホースで外部ポンプと接続して使用するタイプです。従来の爪付きジャッキのようなポンプ一体型と異なり、ホースを介することで、ワークから離れて作業することができるので、非常に安全です。

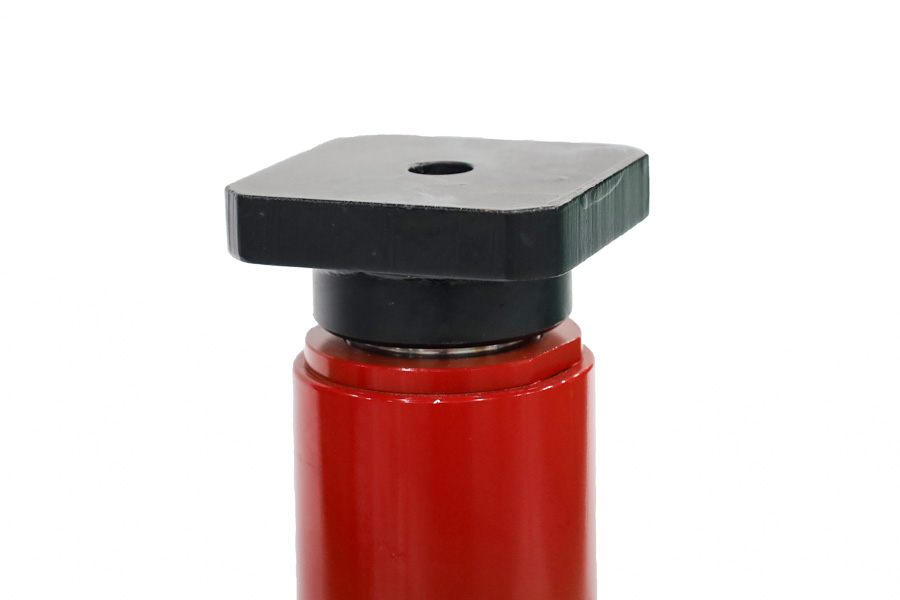

トップ・ベースプレート付なので、安全!

シリンダには取り外し可能なトッププレート、ベースプレートが標準装備されています。これらのプレートをセットしてご使用頂くことで、より安定してジャッキアップを行うことが可能です。

横押し操作可能で1台2役!

分離タイプなので、横押しでもフルストロークすることが可能です。上げ作業はもちろん、押し作業もできるので、現場に合わせて使い分けて頂くことが可能です。

リターンスプリング内臓でラクラク下降

シリンダ内部にスプリングが内臓されているので、ジャッキの下降作業時は、荷重を掛けることなく、ジャッキの自重のみで下降させることができます。

現場にあわせてポンプを選べる!

分離タイプジャッキは高圧ホースで外部ポンプと接続して使用するタイプです。現場環境やワークによって、手動ポンプ、電動ポンプなどを選ぶことが可能です。

推奨機種

 ・手動ポンプ:APS1-60

 ・手動ポンプ用高圧ホース:H2-SM-P

 ・電動ポンプ:KHB-7020S

 ・電動ポンプ用高圧ホース:H2-SM-VF

スペック一覧

※横にスワイプして表をご覧ください。

型式 JS100-150 JS200-150 JS300-150 JS250-150
能力 ton 10 20 30 50
ストローク mm 150 150 150 150
本体高 mm 319 360 385 356
シリンダ高 mm 281 312 331 300
ヘッド寸法 mm 80×80 95×95 110×110 120×120
ベース寸法 mm 100×100 130×130 160×160 180×180
必要油量 cm3 239 453 663 1104
最高使用圧力 MPa 70 70 70 70
質量 kg 7.5 16 25 38
